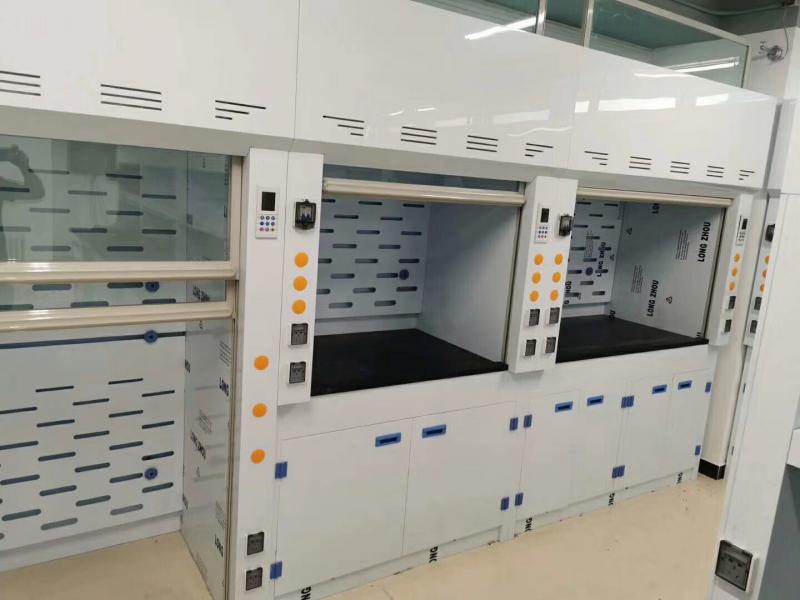

实验室通风柜

来源:苏州迈莱柏系统工程有限公司发布时间2021.09.26


一、分类

1.按排风方式分类:
分为上部排风式、下部排风式和上下同时排风式三类。
为保证工作区风速均匀,对于冷过程的通风柜应采用下部排风式,对于热过程的通风柜采用上部排风式,对于发热量不稳定的过程,可在上下均设排风口随柜内发热量的变化调节上下排风量的比例,从而得到均匀的风速。
2.按进风方式分类
1)全排风式通风柜:
通过室内进风在柜内循环后排出室外称为全排风式,这是应用非常广泛的一种类型。
2)补风式通风柜:
当通风柜设置于采暖或对温湿度有控制要求房间时,为节省采暖,空调能耗,采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。
3)变风量式通风柜:
普通的定风量系统需要人工调整固定叶片的风阀,调节通风柜的排风量,当调节阀门到某一角度时达到希望的面风速。变风量控制是通过调节阀门的传感器改变风量达到给定的面风速,当然标准式成本低、变风量成本高,适用于要求精度高的场合。
3.按使用状态分类
可分为整体式下部开放式、落地式、两面式、三面玻璃式、桌上式、连体式以及根据不同实验使用需要而设计的对放射性实验的、对合成实验的,对过氯酸实验的专用通风柜。
4.按照有无外接管道分类
可分为外排型通风柜和无管道通风柜。
外排型通风柜是将实验操作时产生的有毒有害气体通过外接管道直接抽出室外。
无管道通风柜是将实验操作产生的有毒有害气体直接用活性炭过滤器吸附。

通风柜最主要的功能是排气,在化学实验室中,实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质。

二、布置原则

为了保护使用者的安全,防止实验中的污染物质向实验室扩散,在污染源附近要配置通风柜。
特别是大多新建的实验室都要求有空调,因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。
从改善实验室环境、改善劳动卫生条件,提高工作效率等方面考虑,通风柜的使用台数会越来越多,其附属设施:通风管道,配管、配线、排风等都成为实验室建设设计中的需要解决的问题。
通风柜的最大功能是排出实验中的有害气体,保护实验人员的健康,具有有高度的安全性和优越的操作性,通风柜应具有如下功能:
(1) 释放功能:应具备将实验室内产生的有害气体排出室外。
(2) 不倒流功能:产生的气流将有害气体从通风柜内部不反向流进室内的功能。
(3) 隔离功能:具用不滑动的玻璃视窗,将通风柜内外进行分隔。
(4) 控制风速功能:为防止通风柜内有害气体逸出,需要有一定的吸入速度。
(5) 耐热及耐酸碱腐蚀功能:通风柜内有的要安置电炉,有的实验产生大量酸碱等有毒有害气体具有极强的腐蚀性。通风柜的台面,衬板、侧板及选用的水嘴、气嘴等都应具有防腐功能。

实验室操作中,安全性是使用通风柜的最主要目的,其功能是保证使用者的安全及防止对周围环境的污染。

通风通常采用以下技术才提高安全性:

1、 采用独缝式排风结构、有效地排出有害气体。

2、 流线形手把,手把与玻璃之间留有空隙由于空气在台面上的流动是旋转的,从面保证有效地的进气。

3、 设置视窗防落销,万一钢丝绳脱落玻璃视窗意外落下,有了防落销就会接住,防止碰伤人员。

4、 玻璃视窗采用钢化玻璃,即使玻璃意外撞坏或爆炸,不会出现伤人意外。

5、 通风柜上部设置通风孔,即使玻璃视窗关闭也能进入空气,避免产生更大负压。

6、 通风柜壳体选用金属材料,防火不燃。内腔选用抗倍特板,不锈钢板等阻燃或不燃材料,台面选用实芯理化板或不锈钢板防酸碱、耐热、阻燃。

7、 玻璃视窗有效高度800mm,内腔1200mm,台面高度800mm,符合人体工程学,便于操作,使用空间大,提高安全性。

8、 水嘴、气嘴在柜外设远距离操作手把,比直接用手操作更方便安全。

注意事项

◆在实验 始以前,必须确认通风柜应该处于运行状态,才能进行实验操作。

◆实验结束前至少还要继续运行5分钟以上才可关闭通风机,以排出管道内的残留气体。也可考虑安装排风时间延时器,确保通风机延迟运行。

◆ 实验时,在距玻璃视窗150mm内不要放任何设备,大型实验设备要有充足的空间,不应影响空气的流动,前面视窗尽量要关闭使用。


三、通风柜的使用保养

实验室通风柜使用效果的好坏,除了正确地设计之外,还与合理地使用和保养有很大的关系,因此应注意以下几点:

(1)在实验过程中,产生有害物的实验装置,应放在通风柜内柜操作口大于150MM的地方,防止有害物质溢出;

(2)通风柜的实验装置不应遮挡排风狭缝;

(3)实验完毕后,不应立即关闭风机,须待3~5分钟后才关闭;

(4)通风柜不应作贮藏柜使用;

(5)通风柜内部应经常保持柜内表面光洁与密闭,要定期彻底地清理与打扫,如有损坏,须及时检修;

(6)通风机、风管及有关附件,都应定期检修。

(7)每隔一段时间,须对通风柜进行一次测定和调整;使通风柜在设计情况下运行;

(8)通风柜内温度,如瓦数大的电炉应垫块垫板,不宜长时间存放开启,以免影响风柜的使用。
