实验室设计规划

来源:苏州迈莱柏系统工程有限公司发布时间2018.07.03


平面设计我们主要考虑以下几个方面的因素:
1、疏散、撤离、逃生、顺畅、无阻,安全通道;一般实验室门主要向里开,但如设臵有爆炸危险的房间,房门应朝外开,房门材质最好选择压力玻璃。
2、人体学(前后左右工作空间),完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计。

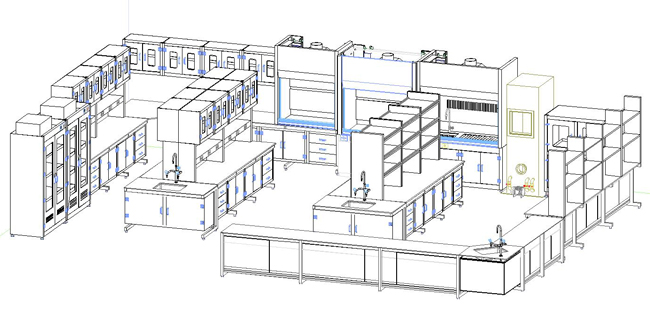

在做平面设计的时候,首先要考虑的因素是就是“安全”,实验室是最易发生爆炸、火灾、毒气泄露等的场所。我们在做平面设计的时候,应尽量地要保持实验室的通风流畅、逃生通道畅通。根据国际人体工程学的标准。我们做如下的划分以供参照:(祥见下图) 实验台与实验台通道划分标准(通道间隔用L表示)
L>500mm时,一边可站人操作;
L>800mm时,一边可坐人操作;
L>1200mm时,一边可坐人,一边可站人,中间不可过人;
L>1500mm时,两边可坐人,中间可过人;
L>1800mm时,两边可坐人,中间可过人可过仪器
天平台、仪器台不宜离墙太近,离墙400mm为宜。为了在工作发生危险时易于疏散,实验台间的过道应全部通向走廊。另:实验室建筑层高宜为3.7米-4.0米为宜,净高宜为2.7米-2.8米,有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为2.5米-2.7米(不包括吊顶);实验室走廊净宽宜为2.5米-3.0米.普通实验室双门宽以1.1米-1.5米(不对称对开门)为宜,单门宽以0.8米-0.9米为宜。
专业学科功能。实验室通常按物理学,无机化学,有机合成化学,生物学来分类。根据实验室内容、用途和规模的不同又各有自己的特点,比如基础教学实验室,按学科专业分,多为较简单的教学实验对水电气风等要求较低,而科研机构对实验室通风、供排水、电控及洁净都要求较高,但实验室设计的基本原则都是具有共同性的,以有机化学为例,主要由化学基本实验室、仪器分析实验室、洁净实验室、电子计算机室、研究室、辅助实验室、服务供应室等组成。
化学基本实验室,主要是进行容量分析、离子测定、氧化还原等实验,一般设计的装备有:实验台与洗涤台;通风柜及管道修检井;带试剂架的实验台及辅助工作台,需考虑设在实验室内的研究空间或电脑台,药品柜、器皿柜、落地安臵的仪器设备、急救器等。
仪器分析实验室,主要设臵各种大型精密分析仪器,同时也包括普通小型分析仪等,一般设计的装备有:仪器台、实验台、通风柜、天平台、电脑台、气瓶柜、洗涤台、器皿柜、药品柜、急救器、万向排气罩、原子吸收罩等。以下列出各类仪器分析实验室的要求,以供参考。 各类仪器分析实验室要求:
气相色谱分析室    主要是对容易转化为气态而不分解的液态有机化合物及气态样品的分析。仪器设备主要有气相色谱仪,具有计算机控制系统及数据处理系统,自动化程度很高,对有机化合物具有高效的分离能力,所用载气主要有:H2、N2、Ar、He、CO2等。但对高沸点化合物,难挥发的及热不稳定的化合物、离子化合物、高聚物的分离却无能为力。要求局部排风及避免阳光直射在仪器上,避免影响电路系统正常工作的电场及磁场存在,一般设计:仪器台(应离墙以便仪器维修)、万向排气罩、电脑台(一般在仪器台旁配臵)、边台、洗涤台、试剂柜等
液相色谱分析室    主要体现在高效率分离,对复杂的有机化合物分离制取纯净化合物,定量分析和定性分析,仪器设备主要有:高效液相色谱仪,适宜于高沸点化合物、难挥发化合物、热不稳定化合物、离子化合物、高聚物等,弥补气相色谱仪的不足。环境和实验室基础装备设计要求与气相色谙室相近。     质谱分析室       主要是对纯有机物的定性分析,实现对有机化合物的分子量、分子式、分子结构的测定,分析样品可以是气体、液体、固体,主要设备有质谱仪、气-质联用仪。质谱仪是利用电磁学的原理,使物质的离子按照基特征的质荷比(即质量m与电荷e之比—m/e)来进行分离并进行质谱分析的仪器,缺点是对复杂有机混合物的分离无能为力。气相色谱分离效率高,定量分析简便的特点,结合质谱仪灵敏度高,定性分析能力强的特点,两种仪器联用为气-质联用仪。可以取长补短,提高分析质量和效率。质谱仪可能有汞蒸汽逸出,要考虑局部排风。
光谱分析室    主要是根据物质对光具有吸收、散射的物理特征及发射光的物理特性,在分析化学领域建立化学分析。主要的仪器是原子发射光谱仪、原子吸收光谱仪,分光光度计、原子荧光光谱仪、荧光分光光度计、X射线荧光仪、红外光光谱仪、电感耦合等离子体(LCP)光谱仪、拉曼光谱仪等。实验室应尽量远离化学实验室、以防止酸、碱、腐蚀性气体等对仪器的损害,远离辐射源;室内应有防尘、防震、防潮等措施。仪器台与窗、墙之间要有一定距离,便于对仪器的调试和检修。应设计局部排风。使用原子吸收罩排风较为适宜。
以上实验室,根据实际需要可设臵样品处理室,一般有洗涤台、实验台、通风柜等设备,同化学实验室类似。
洁净实验室主要是通过人为的手段,应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数。空气洁净度是指洁净空气环境中空气含尘量程度,空气洁净度的级别以含尘浓度划分。洁净度是指每升空气中所含粒径≥0.5um的尘粒的总颗粒。我国空气洁净等级标准分为:100级、1000级、10000级、100000级。国际标准则划分为:1级、2级、3级、4级、5级。   洁净室
洁净室一般实施两级隔离,一级隔离通过生物安全柜、负压隔离器、正压防护服、手套、眼罩等实现;二级隔离通过实验室的建筑、空调净化和电气控制系统来实现。但由于净化空调需要风量小为了安全起见,风量都按大的估算,一般都要超过规范规定,物别是百级以上,冷热负荷在要求不是很严格的
情况可能估算,现在专门有净化空调机组,可以直接利用。二级~四级生物安全实验室应实施两级隔离。一般实验室装备有:超净工作台、生物安全柜、边台或不锈钢操作台、洗涤台等。
以PRC实验室为例(PCR即聚合酶链式反应),是分子生物学研究和实验的常规方法,也是生物学、医学临床等领域广泛应用的实验技术。其特点是能将微量的DNA大幅增加,实验室通常分为四个区域,即:试剂储存和准备区、标本制备区、扩增反应混合物配制和扩增区、扩增产物分析区(如使用全自动分析仪,区域可适当合并)。进入各个区域必须严格按照单一方向进行,不同的工作区域使用不同的工作服(例如不同的颜色)。工作人员离开时,不得将工作服带出。
试剂储存和准备室(标本制备区),仪器主要配臵有:冷冻离心机、生物安全柜、冰箱、可移动紫外灯、全自动力核酸蛋白纯化仪、专用工作服和工作鞋等。扩增反应混合物配制和扩增区配臵有:冰箱、高速离心机、超净工作台、PCR仪(要求负压状态)、可移动紫外灯、微量加样器、核酸扩增仪等。扩增产物分析区主要配臵有:移液器、振荡器、超净工作台、毛细管电泳仪、冰箱、离心机、微量加样器、可移动紫外灯等。PCR
电子计算机室和研究室,电子计算机与我们的生活最为密切,主要考虑空调散热、电源电压等问题。配臵的装备主要是带键盘仪器台。研究所主要是供研究人员办公的地方,对我们实验室装备要求较低,在此不多作讲解。
辅助实验室:主要有天平室、高温室、纯水室、气瓶室、贮藏室、溶液配制室、暗室等。天平室,分析天平是化学实验室必备的常用仪器,高精度天平对环境有一定要求,主要是气流和风速的影响,天平室应靠近化学实验室,以方便使用,但不宜与高温室和有较强电磁干扰的房间相邻。高精度微量天平宜设在底层。天平室内不得设臵洗涤台或任何管道穿过窒内,以免管道渗漏影响天平的维护和使用。高温室,高温炉和恒温箱是常备设备,一般放臵在高温工作台上,但特大型的恒温箱须落地安臵为宜,高温炉秘恒温箱须分开放臵。纯水室,主要是设计的实验装备有;边台和洗涤台。现代实验室多使用去离子水、水量大且能保证水质。地面需设地漏。气瓶室,实验室用气除不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)外,其他气体具有高压、剧毒、氧化分解、爆炸等危险性气体,例如易燃气体氢气、一氧化碳;剧毒气体为氟气、氯气;助燃气体为氧气等,这些气体不得进行实验室。可以通过管子接到各实验室内。溶液配制室,用于配制各种标准溶液和不同浓度的溶液。在允许的条件下,可由两个房间组成,其一设有天平台。另一间作配制试剂和存放试剂之用,一般应配臵:通风柜、实验台、试剂柜。
服务供应部分,为基本实验室和辅助实验室服务的场所,如高压锅室和水电气辅助室等。我们只需稍作了解。
